智能开关柜故障诊断系统
蜀瑞创新-智能开关柜故障诊断系统接入智能配电柜系列产品，包括智能开关柜测控终端（SR-IED）：对接下位设备、红外线及可见光摄像头，并可将视频图像分发到SCADA系统和监测系统中。 人机界面（SR-HMI）：智能开关柜的主要人机交互界面，可显示。
本系统接入智能配电柜系列产品，架构如图所示：
智能开关柜测控终端（SR-IED）：对接下位设备、红外线及可见光摄像头，并可将视频图像分发到SCADA系统和监测系统中。

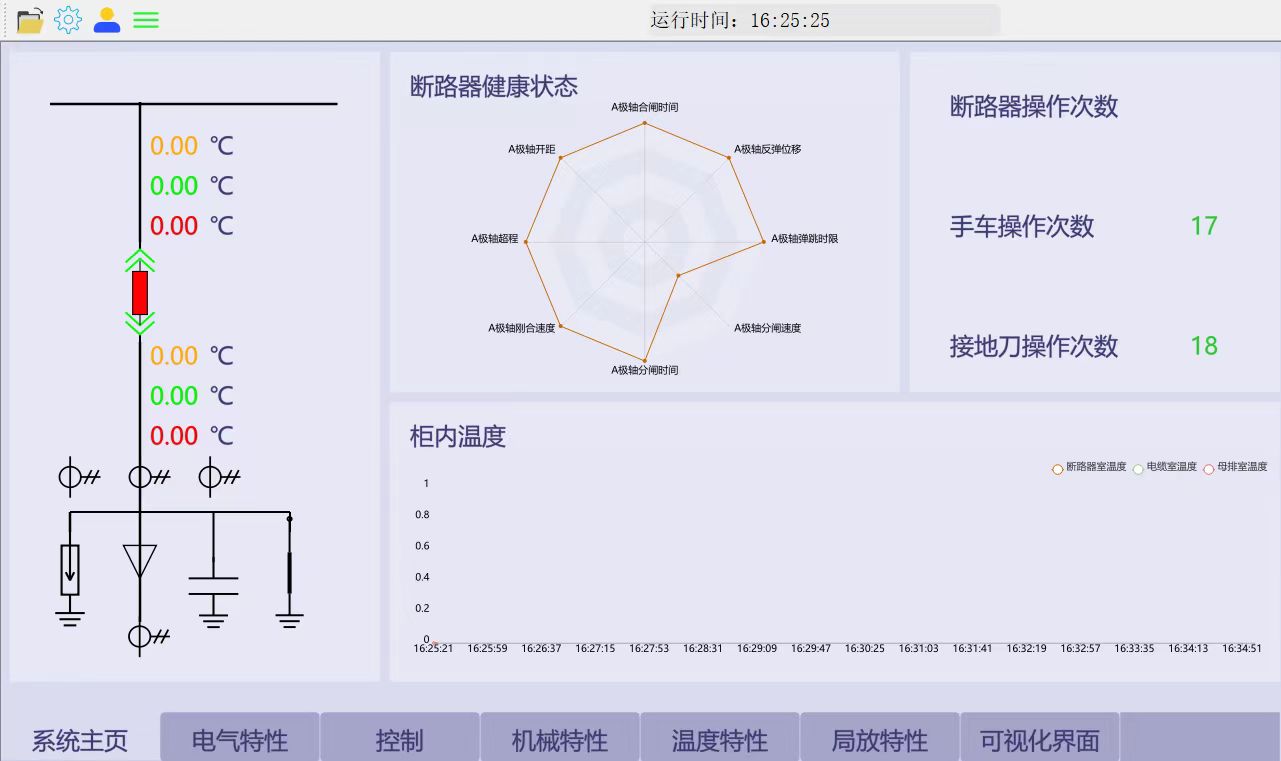

人机界面（SR-HMI）：智能开关柜的主要人机交互界面，可显示开关状态位置信息、运行电气量信息、保护信息、设备状态量信息。也可以通过他对开关柜进行操作和参数设置。互面板终端和监测系统。
电动底盘车及地刀控制器 （SR-MOTO）:电动底盘车电机控制器可实现对电动机构的控制和保护。
机械特性监测 SR-MECH：采集断路器的机械位移，用于计算刚合、刚分速度；用于判断行程曲线是否正常；用于计算超程等参数。
局部放电监测装置 SR-PD：是对于开关柜及其内部高压设备的局部放电在线监测。
无线测温特性监测SR-TC1：采用无线测温，实现无线数据传输，不对开关柜做任何的物理结构改变，也不进行施工布线，很好地解决高压隔离的问题，同时采用超低功耗设计和屏蔽技术解决了测温终端的使用寿命和抗强电磁干扰的问题。
