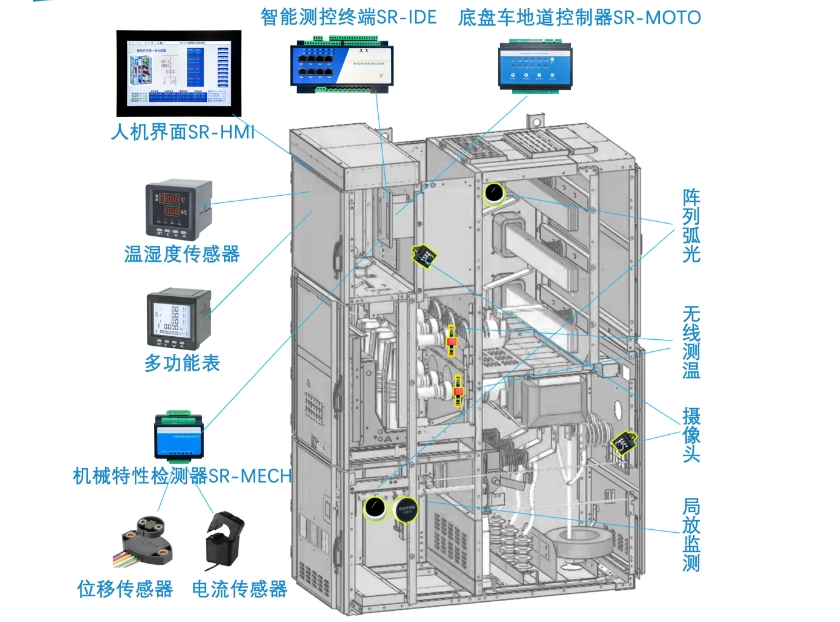

1、整套设备配备主机、位移传感器、霍尔电流传感器

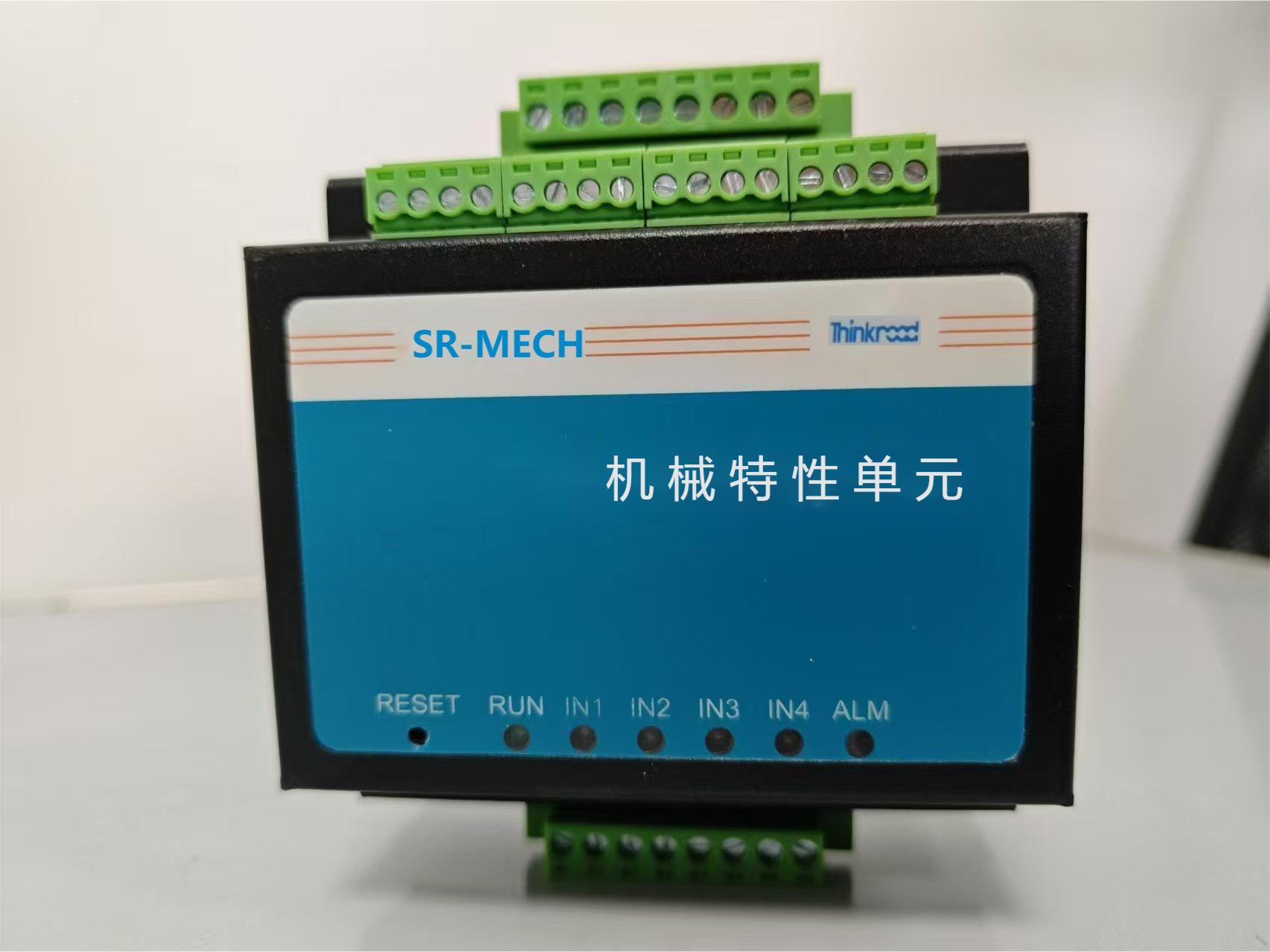

2、主机用于控制、保护和监测三工位开关，并将三工位开关的状态信息通过通讯方式上传至用户后台。通过RS485/以太网接口接收位移传感器数据，接入电流互感器信号并处理。与用户后台的通讯接口采用RS485/以太网，MODBUSRTU规约。
3、位移传感器采集断路器的机械位移，用于计算刚合、刚分速度；用于判断行程曲线是否正常；用于计算超程等参数。
4、霍尔电流传感器采集储能电机、合闸线圈和分闸线圈的电流，并将采集到的电流信号用信号线接入主机。采用开闭式（非入式）互感器。
